Приспособления для сварочных работ: разновидности и способы применения

Если предстоит варить одному, то довольно проблематично одновременно держать детали и при этом их прихватывать. Но можно ли справиться с такой работой без напарника? Конечно, да. Не следует отступать, ведь существует большое количество приспособлений, которые помогут варить в одиночку, не прибегая к помощи других людей. Благодаря им, можно крепко зафиксировать заготовки. Такие приспособления помогут повысить производительность, а это означает, что можно делать большее количество изделий и получать больше прибыли.

Струбцины и зажимы

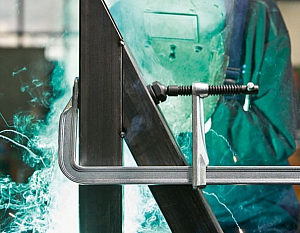

Струбцины и зажимы позволяют соединить две заготовки или же притянуть их к основанию. Таким образом, зазор между деталями будет минимален, что позволит с удобством выполнить сварку. У струбцин чаше всего форма буквы «С». Все, что находится внутри корпуса, прочно стягивается. Это позволяет с удобством работать.

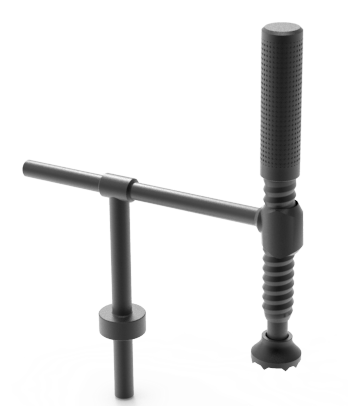

Еще один вариант – это свинговый зажим, но использовать данное приспособление возможно лишь в том случае, если имеется сварочный стол. Приспособление следует закрепить основанием. Т-образная часть позволяет настроить нужный угол. Ручка позволяет отрегулировать силу нажима заготовки к столу. Использование нескольких зажимов позволит прочно закрепить даже большую заготовку. При работе заготовка не будет выкручиваться, что позволит с удобством заниматься работой.
У струбцин имеется зубчатая рейка, благодаря которой можно без труда свести части. Однако у приспособления также имеется возможность поднятия передвигающегося механизма – он дает возможность поменять расстояние между «губками». Это позволяет существенного сэкономить время сварщика. У струбцин, имеющих форму «С», такой возможности нет.
Благодаря ручным зажимам, есть возможность отрегулировать расстояние между «губками», чтобы приспособление эффективно держало заготовки, но не сдавливало их. На ручке имеется регулятор, который позволяет сделать именно такие прижим и зазор, которые и требуются. Приспособление позволяет с удобством работать на весу. Оно позволит прочно закрепить небольшие заготовки, чтобы с удобством и быстро приварить их к большим изделиям.

Матрицы

Если работа связана со сбором конструкций, которые имеют один размер, тогда отличным решением будет создать шаблон, с помощью которого станет проще работать. Этот вариант отлично подойдет, если работа связана с варкой сейфов, шкафов из металла или других изделий. На ровное основание следует приварить ограничители таким образом, чтобы у внутренних углов был необходимый градус, а диагонали совпали. Таким образом, сварщик получит возможность сделать шаблон, по которому можно будет постоянно работать.
Если изделие имеет большое количество швов, то можно использовать дополнительные прижимы сверху. К сожалению, не существует готовых форм, поэтому придется создать приспособления собственными силами, отталкиваясь от своих нужд.

Магнитные угольники

Магнитные угольники позволяют сварщику настроить угол между двумя элементами и прочно их зафиксировать. Таким образом, у сварщика освобождаются две руки, которыми он может работать.
Следует отметить, что существует несколько разновидностей магнитных угольников:

• Г-образные;
• Стрелообразные;
• Трапециевидные.

Еще можно разделить приспособления по количеству углов, а также по возможности выдерживать нагрузку.

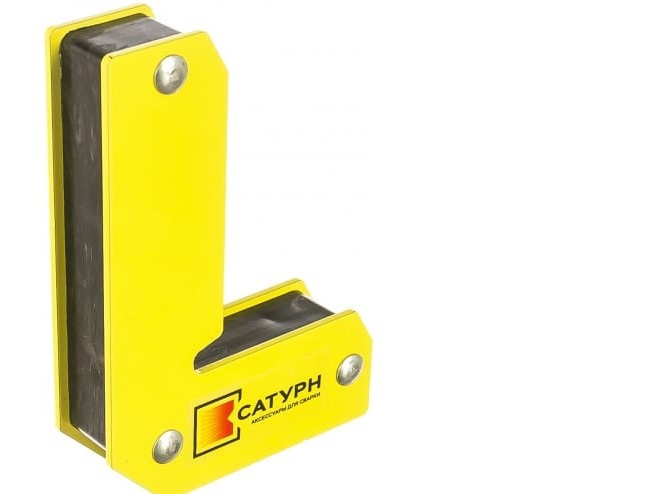

  Если говорить о самом простом угольнике, который имеет форму буквы «Г», то это, конечно же, Сатурн МФ 101. Изделие позволяется выставить угол от 15 до 135 градусов. Однако стоит отметить, что он может выдержать только 8 кг, поэтому он подойдет для работы с маленькими заготовками, имеющими небольшой вес. Стенки металла вокруг магнита имеют толщину в 2 мм, что позволяет изделию не деформировать от нагрузки.

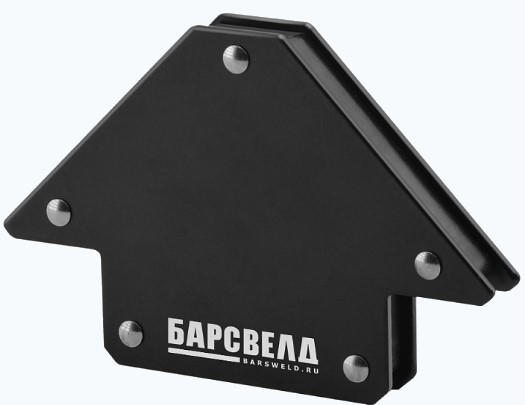

Если говорить про более мощный аналог, то следует отметить БАРСВЕЛД MF-25 LBS, который имеет стрелообразную форму. Приспособление дает возможность выставить заготовку под углом в 45-135 градусов. Вес изделия составляется всего лишь 300 грамм, что дает возможность с удобством использовать данное приспособление. Оно способно выдерживать вес заготовок до 11 кг.

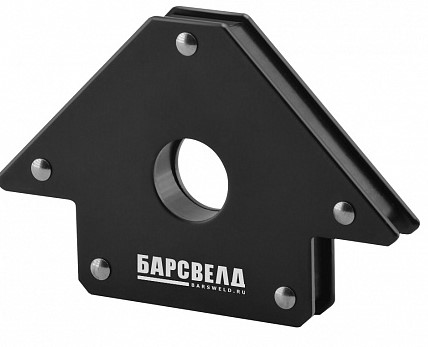

Еще следует отметить такие стрелообразные угодники, как БАРСВЕЛД MF-50 LBS и БАРСВЕЛД MF-75 LBS. Они способны выдержать до 23 и 34 кг соответственно. Приспособления позволят с удобством работать с такими материалами, как балки и швеллера. Они имеют возможность установки угла в пределах 45-135 градусов.

Кондукторы

Сварочный кондуктор позволяет надежно зафиксировать нужную заготовку. Благодаря приспособлению, есть возможность обваривать деталь со всех сторон. Существует большое разнообразие кондукторов, но у большинства из них непременно присутствует две вертикальные стойки. Именно между ними закрепляется поворотная рама. Платформу можно крутить, что дает возможность обваривать заготовки со всех сторон.
На рамке есть специальное крепление, позволяющее прочно закрепить деталь. Вращать платформу можно вручную или же с использованием электродвигателя. Благодаря кондуктору, процесс сборки и варки сокращается в разы.

Приспособления для сварки труб

Если при работе постоянно необходимо соединять трубы, тогда следует обратить внимание на сварочные центраторы. Конструкция состоит из двух скоб, которые раздвигаются друг от друга. Когда трубы обхватывается, то далее они сводятся вместе, что позволяет выровнять место соединения. Смещение просто исключено. А дальше можно спокойно приступать к сварке.

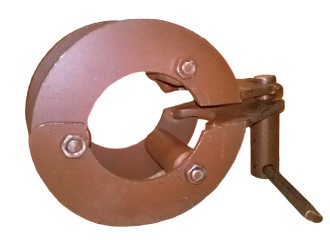

Подбирать полусферные центраторы, имеющие форму буквы «С», опираясь на диаметры заготовок, с которым чаще всего приходится иметь дело. Следует отметить, что охватываемый размер практически нельзя регулировать. Следует подбирать конструкцию, которая подойдет конкретно под ваши задачи. Для труб с диаметром 159-168 мм, лучше всего подходит ЦЗН- 159 (168), но если трубы имеют диаметр 273-325, тогда лучше всего будет использовать другую модель - ЦНЭ 27-32. Конечно же, есть и другие модели, которые подходят для заготовок других размеров. При выборе обязательно обратите внимание на эту характеристику, чтобы подобрать именно такую модель, которая подойдет для вашей работы.

Также существуют звенные модели, у которых присутствуют специальные звенья, имеющие нажимные ролики. Благодаря этому, есть возможность сжимать трубы самых различных размеров, а не какие-то определенные. К примеру, модель ЦЗН-1420 позволяет с удобством заниматься варкой с трубами, которые имеют диаметр в районе 57-1429 мм. Однако стоит знать, что вокруг приспособления должно быть много места для установки данного изделия.

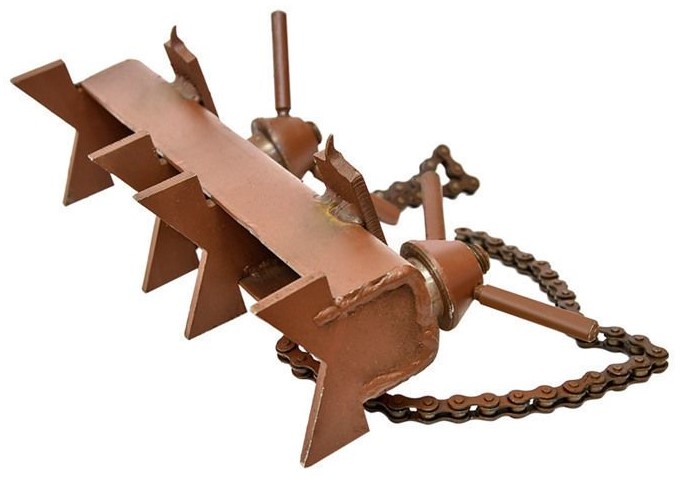

Если труба находится практически впритык к какой-либо поверхности, то подойдут цепные центраторы. У них присутствует специальная пластина с вращающими рычагами, позволяющими притянуть цепи. Например, ЦЦМ2 предназначен для изделий, которые имеют диаметр в районе 114-219 мм. Конечно же, есть и другие модели. Выбирайте с умом.

Другие приспособления

Конечно же, все вышеперечисленные приспособления далеко не единственные варианты, которые могут облегчить процесс работы. Есть и другие приспособления, благодаря которым можно серьезно облегчить труд, чтобы работа стала проще:

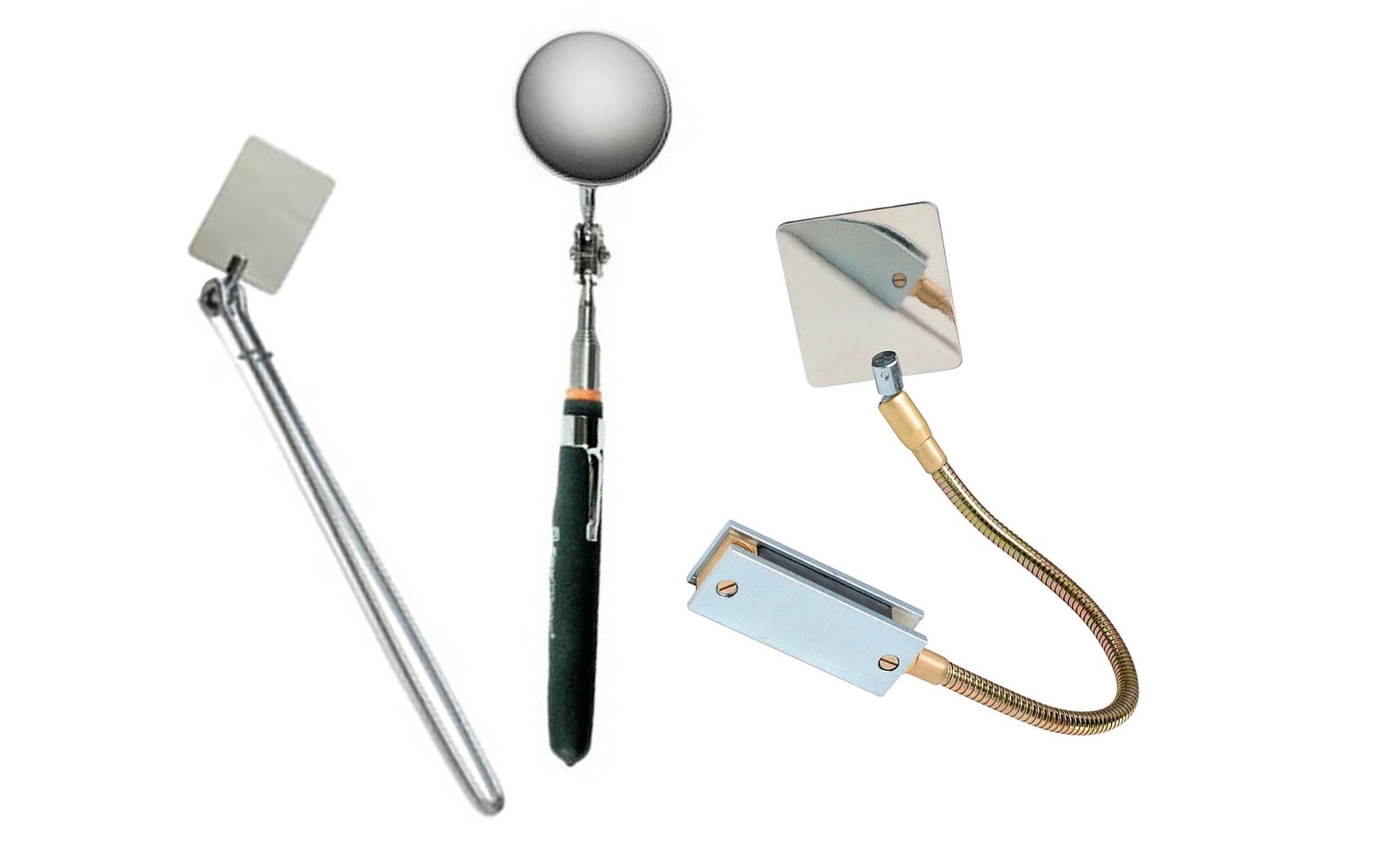

Зеркала. Благодаря такому зеркалу, сварщик может посмотреть туда, куда раньше заглянуть не получалось. Существуют такие модели, у которых присутствует подвижные соединения. Благодаря этому, можно намного лучше подстроить зону обзора, что увеличит эффективность и скорость работы;

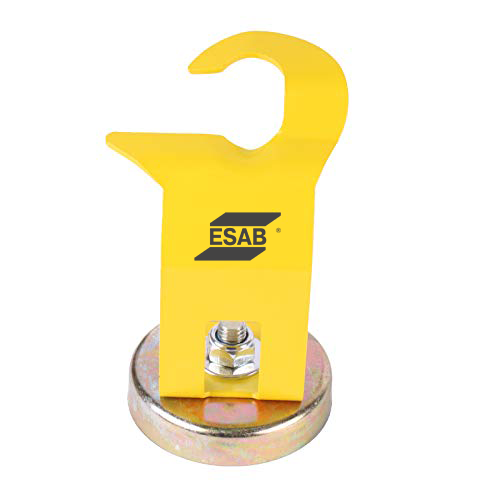

Держатели для горелок. Изделие ставится на стол, за которым сварщике работает. Оно предназначено для того, чтобы в кратчайшие сроки освободить руки, положив грелку в такой держатель. Подобное приспособление дает возможность несколько повысить длительность службы устройства, потому что оно не лежит где попало, соприкасаясь с другими поверхностями. Кроме этого, вы будете уверены в том, что на горелку никто не наступит и не сломает ее;

Приспособления, чтобы прочищать сопла. На этот вариант следует обратить внимание газосварщикам. Набор надфилей позволит в самые кратчайшие сроки избавиться от гари и капель прилипшего металла. Если на сопло налипнет много капель, то это приведет к тому, что пламя может быть неправильным;

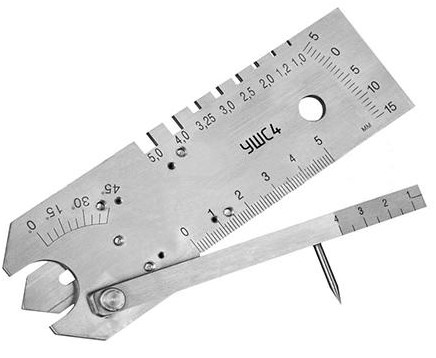

Шаблоны УШС-4. Приспособление дает возможность проверить шов и сравнить с требованиями, которые присутствуют в чертежах. Дополнительные прорези позволят более точно определить сечение, что может быть весьма полезно;

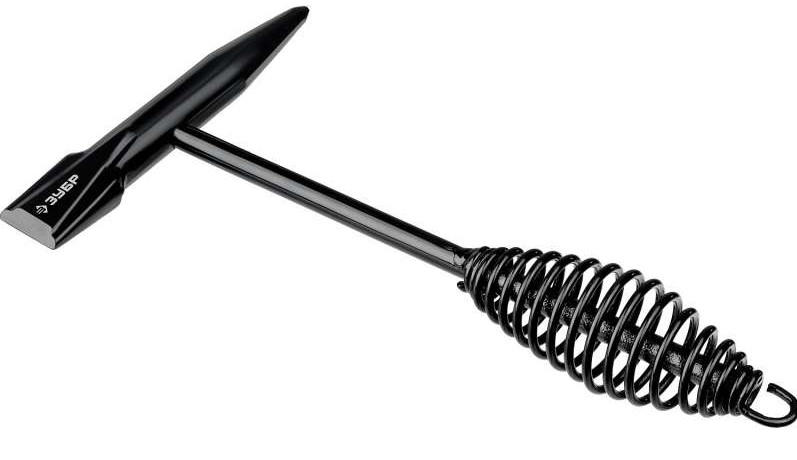

Молотки. Предназначены для того, чтобы убирать весь накопившийся шлак. Кроме этого, молотки подойдут для того, чтобы подбить заготовки, когда вы их сводите.

Если вы будете использовать аксессуары для сварки, то это поможет вам ускорить работу и существенно облегчить ее процесс. Благодаря этому, вам не понадобятся помощники. Когда вы выбираете подходящее приспособление для работы, то обязательно обратите внимание на силу прижима и возможности по обхвату. Таким образом, это позволит вам выбрать именно такой вариант, который полностью соответствует вашим целям.

Магнитные угольники, струбцины и зажимы помогут вам освободить обе руки для сварки, чтобы вы смогли качественно и быстро справляться с работой, а различное дополнительное оборудование еще больше упростить процесс.
